一、产品概述

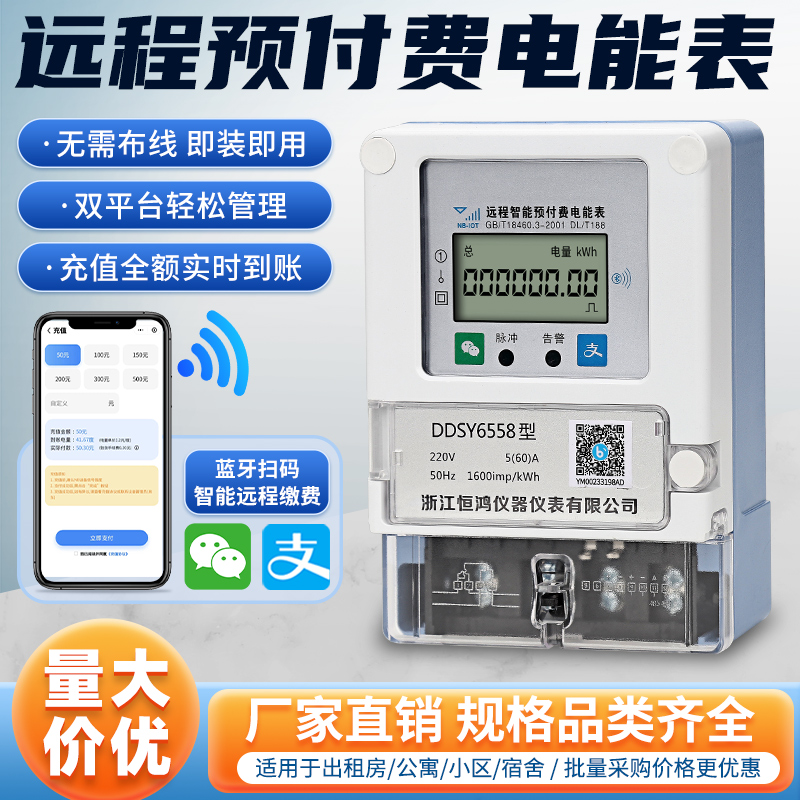

本产品采用先进的单片机处理系统进行数据的采集、处理和保存，在传统IC预付费电表基础上增加4G通讯和蓝牙通讯功能，通过运营商4G网络实现与基站通讯，并上传到云服务器，实现远程通信、远程抄表、远程拉合闸、手机预缴电费等功能。在4G网络不稳定的情况，可立即切换到蓝牙模式，及时实现蓝牙抄表、蓝牙充值。同时4G+蓝牙双模电表具有高精度、高可靠性、高过载、自身功耗低、通讯优势互补等特点，后台系统界面设计简洁美观，流程操作便捷，用户易上手使用，完美解决房东电费收缴困难，适用于公寓、物业、园区、校园等场景，主要功能如下：
在线收款：物业通过微信小程序，可绑定个人或对公账户，用户缴纳电费后直接到达房东绑定的收款账号；
多种充值方式：第一种，用户自主充值时，需收取千分之六手续费，手续费可设置用户出或物业出（用户出手续费时，用户缴纳1006元，物业到账1000元。物业出手续费时，用户缴费1000元，物业到账994元）
第二种，物业充值，则无手续费。
3）远程缴费：用户和管理员可以在手机端或者电脑端远程冲电费，实现在线缴费，实时充值成功，支持微信支付宝双平台（4G模式下不限距离；蓝牙模式下无障碍物条件10米）；
4）远程拉合闸：管理员可以在手机端或者电脑端远程强制拉合闸。
5）自动抄表：电表在有信号条件下，软件端电表首页间隔60分钟刷新电量。后台抄表记录，保存一天一条的记录。
6）无需布线：4G电表无需布置数据采集线路，每台电表24小时无线连接基站传输数据，信号稳定。
7）短信推送:设置固定电量，电表到达设定电量时，微信推送短信给用户，提醒用户及时充费。
8）预付费功能：当电表剩余电量为“0”时，系统自动拉闸。
9）双模充费：当4G模式网络不稳定时，可切换到蓝牙模式充费。
10) 防偷电功能：系统自动统计用户每天用电量，以便查询是否被偷电使用。
11)实时查询：管理员和用户可在手机上实时查询电表的用电情况。
12）通知功能：如用户长时间未充值，可主动短信提醒管理员，电表异常信息也可主动短信通知管理员。
（一）租客版
3.1.1. 使用微信扫描电表上的二维码，或房东分享二维码进入小程序；
3.1.2. 点击充值，选择充值金额，立即支付，支付页面点击“完成”提示，完成充值；
3.1.3. 可在“我的”个人中心中，查看历史充值记录；
3.1.4. 可在“我的”个人中心中，查看抄表记录，系统保存1天1条记录；
3.1.5. 当4G网络下发失败的时候，可切换成蓝牙模式立即充值；
3.1.6. 可以订阅低电量告警通知，表内剩余电量低于设置报警值，微信消息推送。
（二）管理版（房东版）
3.2.1. 使用微信或支付宝扫描电表上的二维码，按提示注册账号登录；
3.2.2. 扫码添加电表，每个二维码都是独立的ID，填写电表安装的位置信息，以及相对应的单价（单价可修改）；
3.2.3. 根据流程提示填写管理员（房东）的微信、支付宝收款账号，请注意“姓名”栏，需填写身份证一模一样的字；
3.2.4. 进入电表详情页，可查看总用电量及剩余电量信息（信号状态正常下，30分钟刷新1次）。此界面可修改单价，强制拉合闸，管理员可通过该界面给电表充值，同时可通过微信分享电表，租客无需扫码即可充值；
3.2.5. 点击详情页右上角“三个点”按钮，有以下功能页：
（1）抄表：抄取最新用电量、剩余电量；
（2) 抄表记录：查看全部抄表记录，1天保存1条；
（3) 设备详情：可重命名位置，可删除电表设备；
（4) 二维码：管理员可保存或打印二维码，给用户使用；
（5) 蓝牙模式：在4G下发失败时，可切换蓝牙模式对电表进行抄表和充值；
（6) 电量清零：可清零用电量和剩余电量；
（7) 低电量告警：可设置每个电表的电量报警通知，会同步推送给用户。
3.2.6. 进入收入界面，可查看缴费明细，可查看每只电表的充值记录。
3.2.7. 进入“我的”界面，可修改账户密码、收款信息、设置”起充“金额，更换管理员手机号。也可切换到租客版。
4.1 检查
① 安装前应先检查包盒上所标产品的型号和规格是否与实物相符，如果不符，请与厂家联系；
② 检查包装箱的产品的外壳是否有损坏，铅封是否完整，如有损坏，请与供应商联系；
4.2 安装方法
①将电源供电的火线L、零线N连接到下图对应孔位，并用螺丝刀拧紧螺丝，确保铜线接触到位；
②将连接负载的火线L、零线N连接到下图对应孔位，并用螺丝刀拧紧螺丝，确保铜线接触到位；
5.1硬件参数规格
5.1.1规格参数
|
型号 |
准确度等级 |
额定电压 |
电流 |
频率 |
仪表常数 |
|
DDSY |
1.0级 |
220V |
5（60A） |
50Hz |
1600ipm/kWh |
5.1.2 电气机械参数
|
正常工作电压 |
0.9~1.1额定电压 |
|
极限工作电压 |
0.8~1.15额定电压 |
|
电能表自身功耗 |
小于1W |
|
继电器寿命 |
10万次以上 |
|
长宽高 |
157*115*57mm（根据外壳量下） |
5.1.3 基本误差
|
负载电流（A） |
功率因数 |
基本误差（%） |
|
0.05Ib |
1.0 |
±1.5 |
|
0.1Ib~Imax |
1.0 |
±1.0 |
|
0.1Ib |
0.5(L) |
±1.5 |
|
0.8(C) |
±1.5 |
|
|
0.2Ib-Imax |
0.5(L) |
±1.0 |
|
0.8(C) |
±1.0 |
注：Ib为标定电流，Imax为额定最大电流
5.1.4 启动电流
在额定电压、额定功率、功率因数为1.0的条件下，当负载电流为如下所示时，电能表可以正常工作。
|
准确度等级 |
负载电流 |
|
1.0等级 |
0.4%Ib |
5.1.5 潜动
具有逻辑防潜动电路。
5.2软件参数规格
|
功能 |
描述 |
|
总电量/剩余电量显示 |
总电量与剩余电量同步显示 |
|
抄表记录 |
电表首页30分钟更新、记录1天1条 |
|
远程抄表 |
支持（管理端/租客端） |
|
远程拉合闸 |
支持（仅限管理端） |
|
低电量报警 |
管理员设置报警电量，微信通知/告警灯常亮 |
|
通讯距离 |
4G网络覆盖下，无距离限制。蓝牙空旷距离10米 |
适用场所：公寓、出租房、校园、园区、物业等。
※ 为确保正确、安全使用本产品，请专业电工安装或拆卸；
※ 安装或拆卸操作时，必须断开主电源；
※ 严格按照产品量程，不能短路或过载使用，否则会损坏本产品；
※ 严禁将产品安装在全封闭金属壳体内，以免影响无线通信；
※ 避免放置在潮湿或有水的地方。
※ 请勿擅自拆开产品，更不可带电拆机。
※ 本产品属于带电产品，请远离儿童。
※ 为能正确使用本产品及确保你的健康和安全，使用前请详阅本说明书。
7.2产品售后服务
制造厂对产品质量实行三包，产品自出厂之日起12个月内，用户在完全遵守本说明书的规定的条件下,使用时发现产品损坏，由本公司负责免费更换。
